Teknik Özellikler

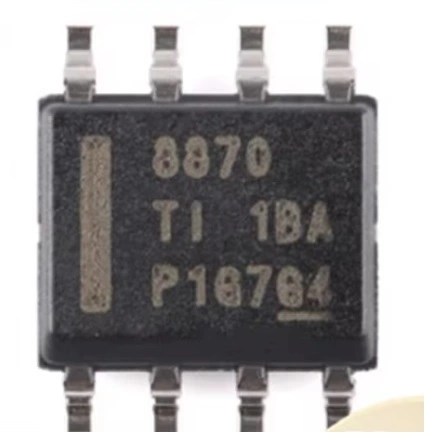

DRV8870 cihazı , yazıcılar, cihazlar, endüstriyel ekipmanlar ve diğer küçük makineler için fırçalı DC motor sürücüsüdür. İki mantık girişi, motorları 3,6 A’e kadar tepe akımıyla yönlü olarak kontrol edebilen dört N kanallı MOSFET’ten oluşan H köprüsü sürücüsünü kontrol eder. Girişler, akım azaltma modları seçeneği kullanılarak motor hızını kontrol etmek için darbe genişlik modülasyonlu (PWM) olabilir. Her iki girişin de düşük ayarlanması, düşük güç tüketimli uyku moduna geçilmesini sağlar. DRV8870 cihazı, analog giriş VREF ve harici bir algılama direnci üzerinden motor akımıyla orantılı olan ISEN pinindeki voltaja dayalı entegre akım düzenlemesine sahiptir. Akımı bilinen bir seviyede sınırlama yeteneği, özellikle motor başlatma ve durma koşulları için kararlı voltajı korumak için gereken sistem güç gereksinimlerini ve hacim kapasitansını önemli ölçüde azaltabilir.

• 6,5V ila 12V DC beslemesi
• Motor Yükü 3,6 Ampere Kadar
• Aşırı Yük Akım Tesisi
• Aşırı Yük Gezi Ayarı Trimmer Pot
• Motor Hız Kontrolörü yapmak için Analog Pin A0’a Trimmer Potu eklendi
• D12 Dijital Pin Üzerindeki IR Sensörü
• PWM Frekansı 0-100Khz
• Motor Giriş Pinleri In1 ve In2, D9 ve D10 PWM Pinlerine Bağlı
• PCB Boyutları 59,19 mm X 38,15 mm
